Enganche de tres puntos: ficha de medidas y comprobación de encaje
Alcance: Preparación de datos para comprobar compatibilidad. No es una tabla universal de categorías ni una autorización de carga; utiliza dimensiones y límites de los manuales exactos.
Abrir el registro de medidas para crear un registro, descargarlo en CSV o imprimirlo.
Que dos equipos lleven la etiqueta “categoría 1” no garantiza que cualquier enganche rápido los una sin interferencias. La categoría identifica una interfaz; el conjunto también tiene geometría, ganchos, bloqueos, recorrido y límites de carga. Una ficha de medidas permite hacer preguntas precisas al proveedor antes de comprar adaptadores o modificar el apero.
Identifica si el montaje es directo o mediante enganche rápido
En el montaje directo intervienen brazos inferiores y tercer punto del tractor. Con un enganche rápido se añade un bastidor con sus propios ganchos y mecanismos de retención. Registra su modelo y revisión, no solo la categoría anunciada. Añadirlo puede cambiar la posición del implemento y obliga a revisar el resto de compatibilidades.
El manual de Land Pride QH05, QH16, QH20 y QH30 distingue modelos y configuraciones. Por ejemplo, sus especificaciones identifican el gancho superior del QH16 como ajustable y el del QH05 como fijo. La categoría común no significa que ambos tengan la misma geometría o admitan exactamente el mismo montaje.

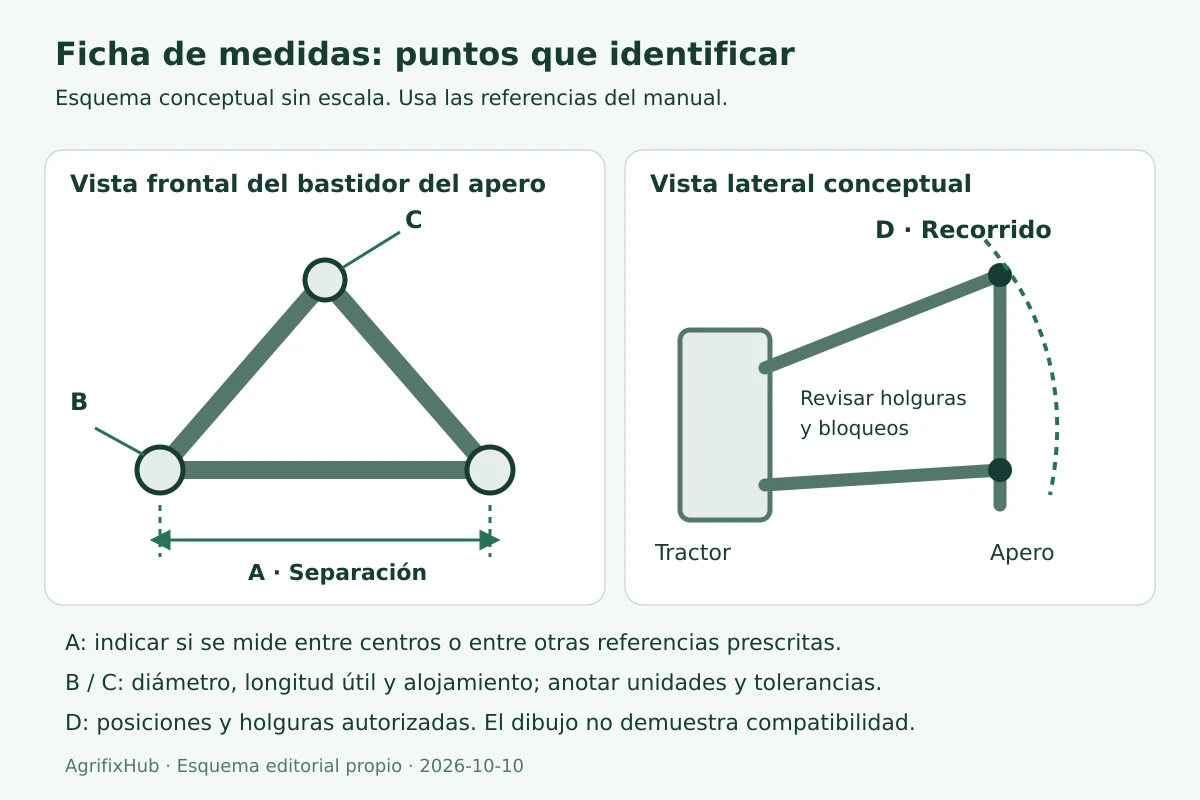

Prepara una ficha con puntos de referencia
| Dato | Cómo documentarlo | Con qué contrastarlo |
|---|---|---|
| Categoría declarada | Placa, manual y configuración utilizada | Tractor, apero y enganche rápido |
| Pasadores inferiores | Diámetro y longitud útil identificados | Orificios, ganchos y casquillos prescritos |
| Separación inferior | Medida con los puntos definidos por el fabricante | Geometría y recorrido del enganche |
| Punto superior | Diámetro, posición y espacio accesible | Gancho o tercer punto correspondiente |
| Interferencias | Fotos y posiciones revisadas por el instalador | Bastidor, barra de tiro, mangueras y TDF |
| Capacidad | Límite y punto de medición documentados | Peso, centro de carga y configuración del tractor |
No mezcles una separación medida entre centros con otra medida entre caras exteriores. En la ficha, dibuja o fotografía los puntos de referencia y escribe la unidad. Si un proveedor no explica cómo se midió una cifra, pide aclaración antes de compararla con la del otro equipo.

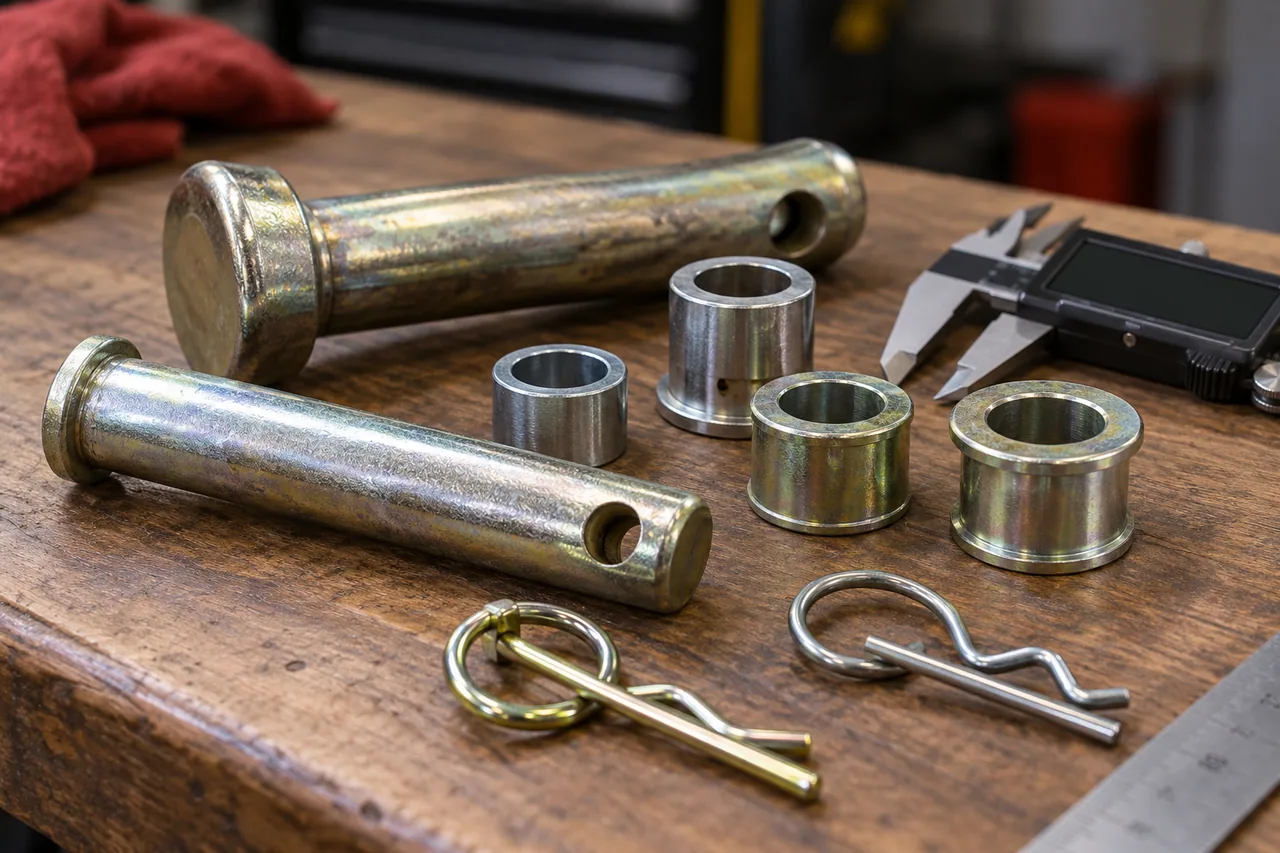

Comprueba ganchos, casquillos y retención
Un casquillo puede adaptar una interfaz prevista por el fabricante, pero no resuelve por sí mismo una separación incorrecta ni una interferencia del punto superior. Solicita referencias de piezas y configuración autorizada. No fuerces el cierre de un bloqueo ni improvises pasadores para que el conjunto parezca montado.
El instalador debe seguir el procedimiento del tractor y del enganche, verificar la retención completa y revisar el recorrido permitido. Nadie debe permanecer entre tractor y implemento mientras se acciona el elevador. Para acceder al montaje se debe detener y asegurar el equipo según sus instrucciones.
Ejemplo: misma categoría, gancho que no alcanza
Supuesto de comparación: un apero y un enganche rápido comparten categoría declarada, y los puntos inferiores parecen coincidir. Sin embargo, una traviesa impide que el gancho superior llegue al punto correspondiente. El resultado es una interferencia pendiente, no un montaje aprobado. Pide al proveedor confirmar si existe una solución prevista para esas referencias exactas; no cortes la traviesa ni prolongues el gancho por iniciativa propia.
Si la solución añade una pieza o cambia la posición del apero, vuelve a revisar holguras, carga y transmisión de TDF cuando exista. Una modificación que resuelve una distancia puede crear un problema en otro punto del conjunto.
Encaje físico y capacidad son comprobaciones separadas
Que los pasadores entren no demuestra que el tractor pueda elevar y transportar con estabilidad ese implemento. Compara peso y centro de carga con los límites documentados en los puntos correspondientes. Las cifras de capacidad del tractor y del enganche pueden usar referencias distintas; no elijas simplemente la cifra mayor.
En el manual de Land Pride las capacidades de sus enganches se acompañan de un punto de referencia de carga. Esa condición debe conservarse al interpretar el dato. Confirma también lastre, neumáticos y restricciones con el manual del tractor; no traslades una capacidad publicada a una posición más alejada sin comprobación.
Qué dejar archivado
Guarda referencias de los tres equipos, ficha de medidas, piezas autorizadas y resultado de la instalación. Marca por separado interfaz, bloqueo, recorrido, TDF y estabilidad. Si queda un apartado pendiente, el conjunto no está completamente verificado. Repite la revisión al cambiar tractor, enganche o implemento, en lugar de reutilizar una aprobación basada solamente en la categoría.
Para continuar
Registro de medidas del enganche
Introduce datos de tu unidad y de sus documentos. El registro se calcula en este navegador: no se envía, no se guarda automáticamente y se pierde al cerrar o recargar la página.
Descargar plantilla CSV en blanco para usarla también sin JavaScript.
Completa los campos para generar el registro.
Referencias y comprobaciones
- Land Pride: manual QH05, QH16, QH20 y QH30
Incluye montaje, categorías, ganchos y capacidades de estos enganches. Verifica revisión y modelo antes de usar cualquier medida.
- Land Pride: manual FD2560, FD2572, AT2560 y AT2572
Apartado Checking Driveline Minimum Length: comprobar la transmisión al cambiar tractor o enganche. Documento específico de estas segadoras; sus dimensiones y límites no se generalizan.
Para especificaciones de tu unidad, contrasta modelo, transmisión, mercado y número de serie. Las bibliotecas enlazadas sirven para localizar documentos; no acreditan un ensayo de AgrifixHub.
