Trituradora desplazable: ancho de corte y envolvente lateral

Trituradora desplazada junto a una fila de árboles, ilustración editorial. — Ilustración generada con IA; no documenta una prueba ni identifica un modelo real.

El ancho de corte no indica hasta dónde llega una trituradora desplazada respecto al tractor. Entre árboles, vallas o edificios importan también bastidor, mandos, recorrido de ajuste y posición del conjunto durante el traslado. Antes de comprar, separa franja de trabajo y envolvente exterior. Esa distinción evita elegir por una sola cifra de catálogo y descubrir después que el apero corta la anchura deseada pero no puede maniobrar en el recorrido previsto.

Base documental: Land Pride: FM25, manual 333-138M · HSE: maquinaria y transporte en la explotación. Los ejemplos y el esquema de esta guía son análisis editoriales propios.

Tres medidas para tres preguntas

Identifica ancho efectivo de corte, ancho exterior y desplazamiento disponible según el manual del modelo. No se supone que el desplazamiento equivale a aumentar ancho de corte ni que cualquier pieza lateral permanece dentro de la franja trabajada. El documento FM25 se utiliza como referencia de una familia, no como una medida para todas las trituradoras.

Conserva el punto desde el que se mide cada desplazamiento: eje del tractor, enganche o referencia del apero. Una cifra sin ese origen puede representar otra posición. Para la compra, pide un esquema o medidas de la configuración entregada, incluidos accesorios y mandos que puedan sobresalir.

Trabajo y traslado usan posiciones diferentes

Prepara dos vistas del conjunto: condición de labor y condición de transporte prescrita. Registra límites y bloqueos del ajuste cuando el manual los indique. No se infiere que la posición más cómoda para cortar sea también la válida para trasladar o guardar el apero.

Si el sistema es hidráulico, identifica conexiones y requisitos con ambos manuales. La compatibilidad de caudal y retorno no queda resuelta por observar que el accesorio se mueve en una demostración. Este artículo se concentra en envolvente y recorrido; el circuito hidráulico necesita su propia comprobación documentada.

Ejemplo identificado: el manual FM25, edición 01/07/2024, página impresa 39 (PDF 43), da para FM2560 60 pulgadas (1,52 m) de trabajo y 72 pulgadas (1,83 m) exteriores. La diferencia documentada es de 12 pulgadas; no es un margen de seguridad. Muestra por qué el acceso necesita la dimensión exterior y no solo la franja de corte.

Ficha para esta comprobación

Magnitud	Referencia de medida	Pregunta de compra
Corte	Franja efectiva documentada	¿Cubre el trabajo previsto?
Exterior	Puntos más salientes	¿Cabe el conjunto?
Desplazamiento	Origen y posición del ajuste	¿Dónde queda la franja?
Recorrido	Posiciones y barrido de giro	¿Qué necesita confirmación?
Traslado	Posición y bloqueo prescritos	¿Puede llegar y guardarse?
Protección	Resguardos y área de trabajo	¿Está el conjunto completo?

Descargar ficha en blanco (CSV) para registrar tus datos. El archivo no contiene valores recomendados ni certifica el equipo.

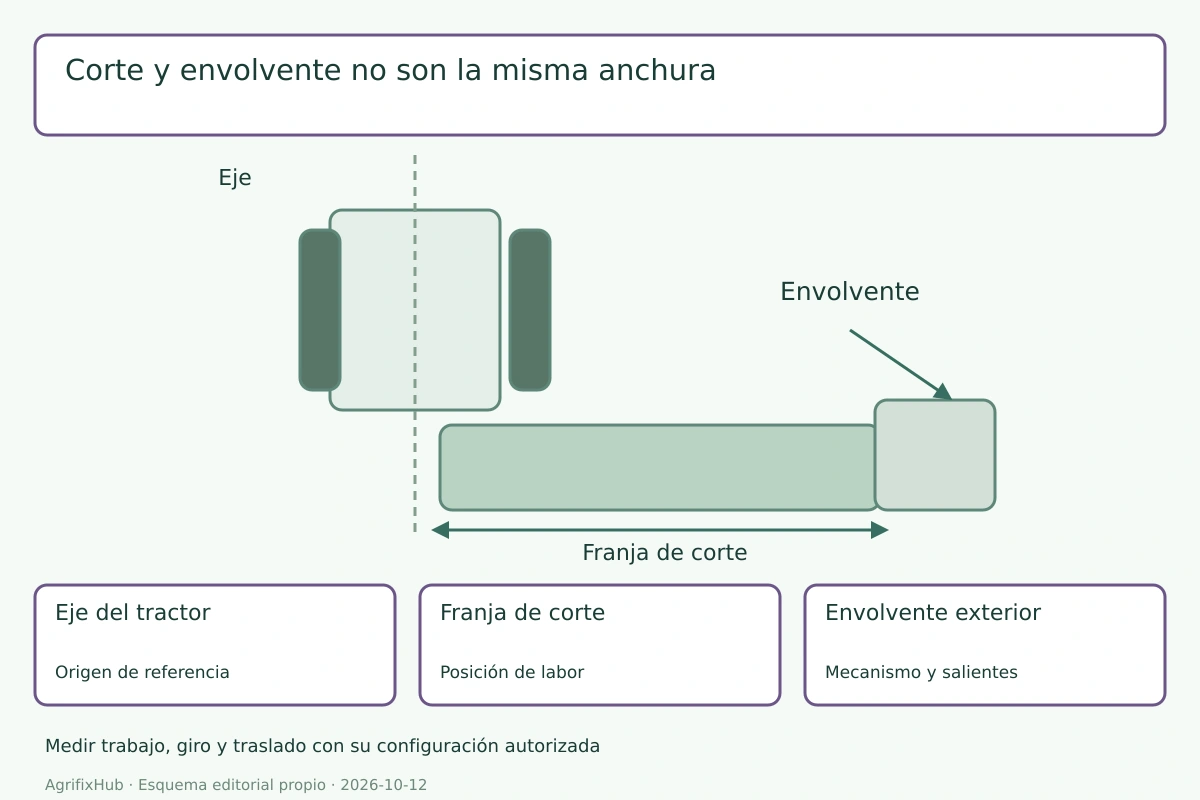

Corte y envolvente no son la misma anchura: Eje del tractor, Franja de corte, Envolvente exterior — Ver esquema ampliado · Esquema editorial original, sin escala. Medir trabajo, giro y traslado con su configuración autorizada.

Obstáculos, giro y visibilidad

Mide el recorrido y señala puntos estrechos sin acercarte a una máquina en operación. Considera cómo cambia el barrido al girar y qué partes quedan fuera de la visión del operador. Una separación entre árboles no constituye automáticamente una zona libre de personas, piedras u otros objetos.

No proponemos distancias mínimas genéricas entre máquina y obstáculo. Consulta las advertencias, área de exclusión y condiciones del manual y del lugar. Las protecciones contra material proyectado deben estar presentes según la configuración; un desplazamiento útil no las hace opcionales ni autoriza trabajar cerca de personas.

Un apero que corta la franja pero no supera el acceso

Supuesto: dos trituradoras tienen el mismo ancho nominal de corte. Una incluye un mecanismo lateral que aumenta la envolvente exterior en la posición de traslado, y el acceso se ha medido solo con el ancho de corte. La cuenta anterior no comprueba el paso. La ficha debe recibir la medida exterior de cada configuración y repetir la comparación con el acceso real.

La solución no consiste en retirar un resguardo para ganar espacio. Puede requerir una posición autorizada, cambiar recorrido o elegir otro conjunto. Hasta confirmar esa solución, la capacidad de corte y la posibilidad de acceso permanecen como dos resultados separados.

Qué debe contener la consulta al proveedor

Entrega plano simple del recorrido, medidas confirmadas y configuración del tractor. Pide una respuesta que identifique modelo de trituradora, origen de desplazamiento, posición de traslado y componentes incluidos. Si una cifra corresponde a una opción, debe aparecer esa opción en el presupuesto.

Después de la entrega, conserva las medidas del conjunto real y las instrucciones de ajuste. Una modificación de enganche o accesorio puede cambiar la envolvente. El objetivo es elegir un apero que realiza la tarea y cuyo recorrido se puede verificar, sin confundir anchura trabajada con espacio total necesario.
