Apero hidráulico: caudal, presión, retorno y drenaje no son lo mismo

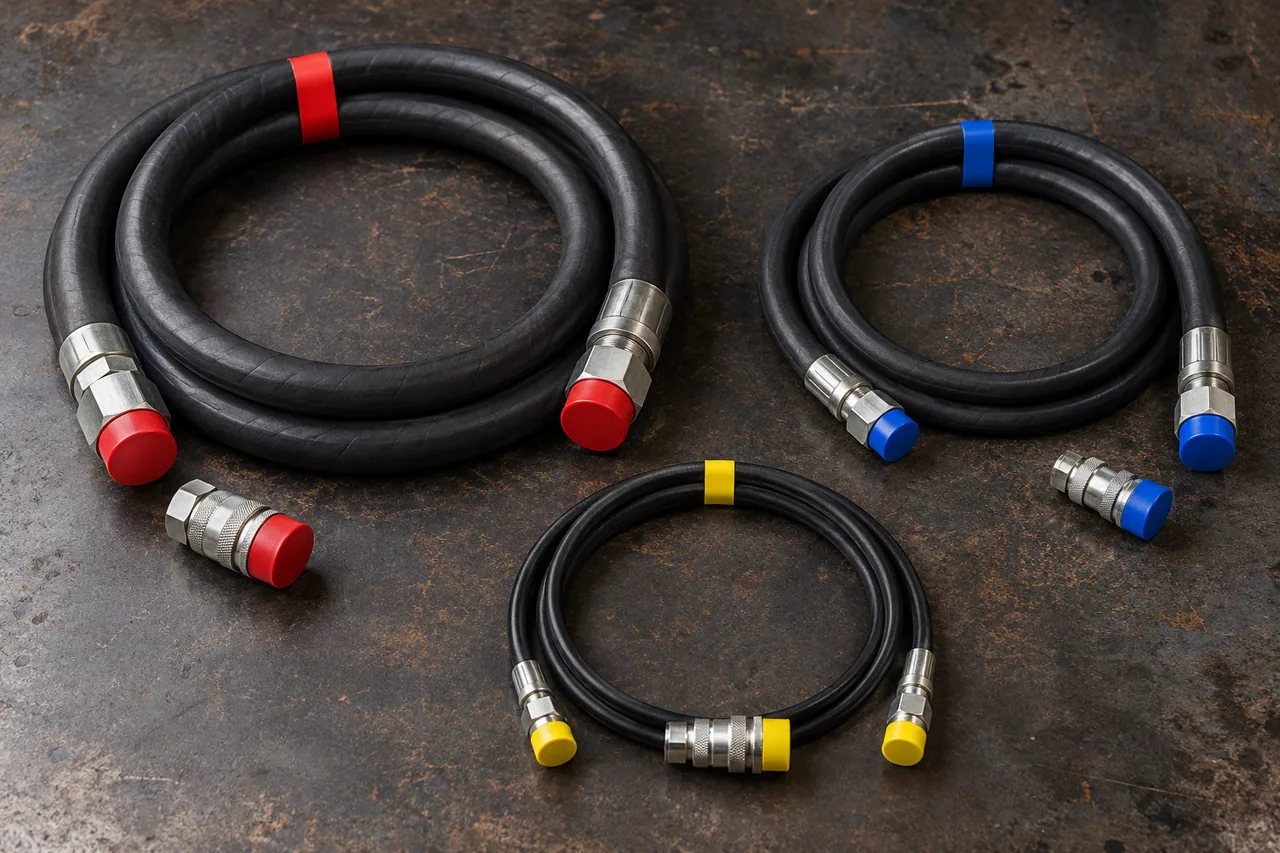

Ilustración generada con IA: Mangueras y acoplamientos separados para ilustrar la identificación de alimentación, retorno y drenaje. No documenta una inspección real. Los colores no identifican las funciones de las tomas de tu equipo.

Una toma hidráulica no queda aprobada para un apero porque los acoplamientos encajen. El equipo necesita un rango de caudal, presión disponible, retorno adecuado y, en determinados diseños, un drenaje de carcasa independiente. Debes confirmar esos requisitos para el puerto y la configuración concretos del tractor, no solo para la cifra más grande del folleto.

Lee el caudal que corresponde al implemento

Una ficha puede separar bomba de dirección, circuito de implementos y caudal total. En la página australiana del John Deere 3041E aparecen valores separados para dirección e implemento. Ese ejemplo ilustra una pregunta práctica: ¿el dato consultado describe la toma que vas a utilizar? No sumes flujos destinados a otros servicios para prometerlos al apero.

Anota régimen del motor, temperatura y condición de medición cuando se indiquen. Si el fabricante publica un valor nominal de bomba, pregunta qué caudal puede entregar la toma durante el uso simultáneo requerido. Una ficha de otro mercado o transmisión no confirma la configuración de tu unidad.

Compara cuatro filas, no una sola cifra

Requisito del apero	Dato a confirmar en el tractor	Error frecuente
Rango de caudal	Caudal disponible en el puerto y control autorizado	Usar el caudal total como si fuera el del apero
Presión de trabajo y límites	Presión útil y compatibilidad del circuito	Suponer que la presión máxima siempre está disponible con cualquier caudal
Retorno principal	Conexión y contrapresión permitidas	Elegir cualquier puerto que parezca volver al depósito
Drenaje de carcasa, si se exige	Puerto específico y límite del fabricante	Confundirlo con el retorno principal

Incluye también tipo de circuito, fluido, conexiones y funcionamiento requerido de las válvulas. El instalador debe verificar que ambos sistemas son compatibles. La presencia de una válvula remota no demuestra que soporte un trabajo continuo ni que ofrezca las rutas que exige el motor del apero.

Retorno y drenaje cumplen funciones diferentes

El retorno lleva el flujo de servicio por la ruta prevista por el diseño. Un drenaje de carcasa, cuando se especifica, evacúa fugas internas del componente conforme a su límite particular. No debe tratarse como un tercer latiguillo opcional ni conectarse por intuición a un racor disponible.

Las instrucciones de Montag para sus sistemas GEN I y GEN II distinguen alimentación, retorno y drenaje. Esa referencia respalda la separación de conexiones; sus tamaños de manguera y ajustes pertenecen a esos modelos. Pide el esquema de tu propio equipo y una confirmación de las rutas de conexión antes del montaje.

Ejemplo: superar la cifra mínima no basta

Supuesto de comparación: el apero requiere entre 18 y 25 L/min y un retorno con un límite de contrapresión indicado en su manual. El folleto del tractor muestra 30 L/min totales, pero la documentación del puerto indica 16 L/min para implementos en la condición requerida. El dato total no resuelve el déficit de alimentación. Aunque otra toma ofreciera 20 L/min, seguirían pendientes retorno, presión y compatibilidad del circuito.

Para normalizar unidades, distingue galones estadounidenses e imperiales. Un galón estadounidense equivale aproximadamente a 3,785 litros: 5 US gpm son unos 18,93 L/min. Esa conversión cambia la unidad, no verifica el caudal real ni autoriza el montaje. Conserva el valor original y el sistema de unidades para evitar errores al comparar catálogos.

Qué pedir al proveedor o instalador

Identificación de la toma y documentación de sus prestaciones.
Rango de caudal del apero y método de control admitido.
Presiones aplicables, circuito compatible y restricciones de funcionamiento.
Ruta del retorno y drenaje, con límites separados si existen.
Esquema de conexiones, referencias de componentes y procedimiento de verificación.

No aflojes una manguera para “comprobar que llega aceite” ni busques una fuga con la mano. La verificación instrumental requiere herramientas apropiadas y procedimiento del fabricante. Una discrepancia entre fichas debe resolverse antes de conectar, sin modificar por iniciativa propia la válvula de alivio.

Guarda el resultado para esa combinación

Documenta qué tractor, puerto e implemento se aprobaron y qué condiciones deben mantenerse. Si cambias de apero, conexión o configuración, vuelve a contrastar los requisitos. Una lista con alimentación confirmada y retorno pendiente debe seguir marcada como pendiente: completar las cuatro filas evita confundir una coincidencia parcial con compatibilidad total.
