Longitud de transmisión de TDF: qué confirmar antes del montaje

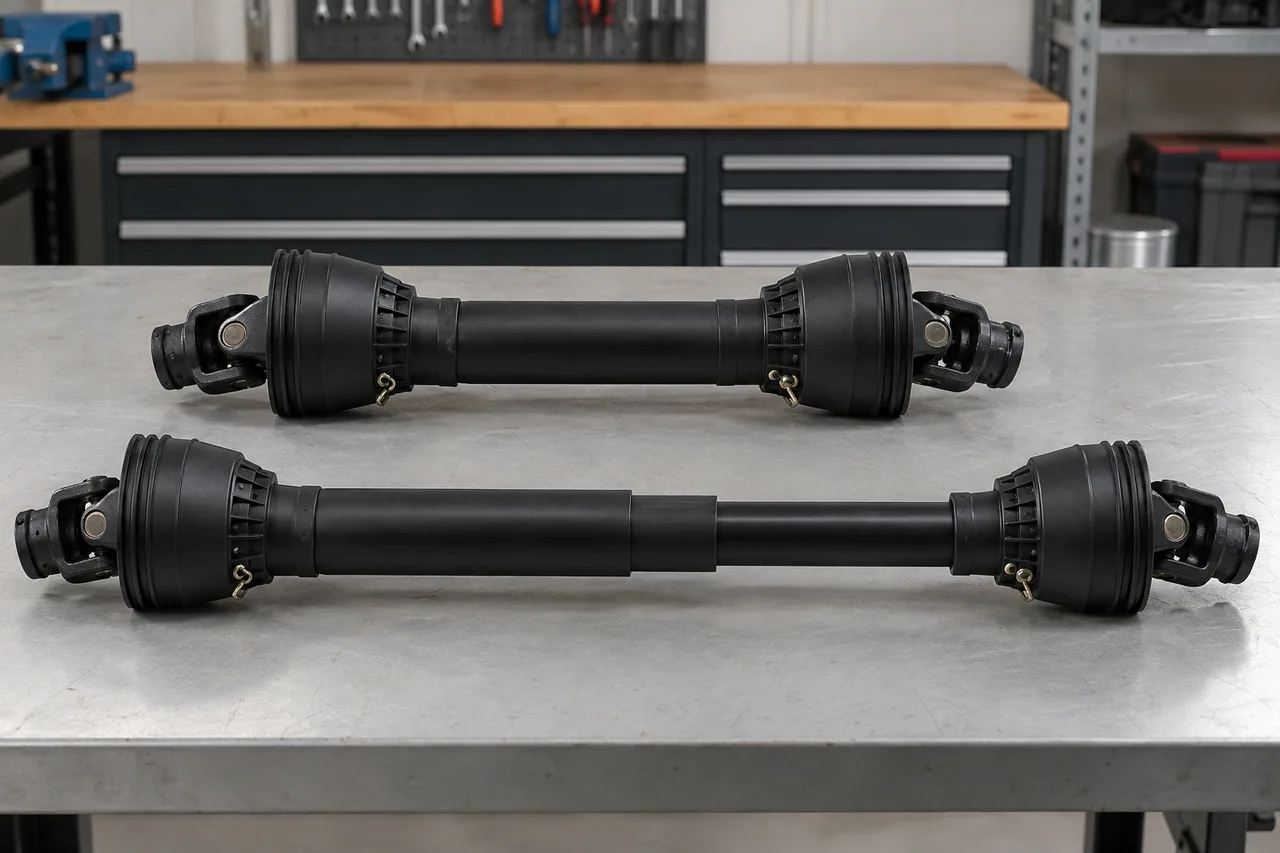

Ilustración generada con IA: Dos transmisiones protegidas, una comprimida y otra extendida, como ilustración del cambio de longitud. No documenta una inspección real. Las dimensiones deben verificarse en el manual del conjunto concreto.

Una transmisión de TDF puede conectar entre tractor y apero en una posición y resultar incompatible al elevar el enganche. Al cambiar la geometría también cambia la distancia entre los puntos de conexión. Si la transmisión llega a su tope comprimido o pierde el solape permitido al extenderse, la conexión inicial no basta para aprobar el montaje.

Identifica las tres piezas del conjunto

Reúne modelo del tractor, implemento y transmisión. Guarda la referencia del eje, sus protecciones y cualquier dispositivo de protección indicado por el fabricante. Confirma velocidad de TDF, conexiones y potencia admisible además de la longitud. Dos ejes que parecen iguales pueden tener distintas características o requisitos de montaje.

El manual de las segadoras Land Pride FD2560, FD2572, AT2560 y AT2572 indica volver a comprobar la longitud al cambiar de tractor o alternar enganche rápido y convencional. Es una advertencia específica que explica por qué la configuración importa; no autoriza a aplicar sus medidas a otro apero.

Comprende las dos comprobaciones de longitud

Condición	Qué debe verificar el instalador	Documento necesario
Menor distancia del conjunto	Que no se alcance el tope comprimido y se conserve la holgura requerida	Procedimiento y límites del eje y apero
Mayor distancia autorizada	Que se mantenga el solape mínimo especificado	Límite de extensión del fabricante
Posiciones intermedias y transporte	Interferencias, ángulos y restricciones de uso	Recorrido permitido del enganche
Protecciones	Integridad, fijación y montaje completo	Instrucciones del conjunto concreto

La longitud nominal de catálogo necesita una definición: entre qué puntos se mide y en qué condición. No compares una distancia entre extremos de acoplamientos con otra entre sus puntos de bloqueo como si fueran equivalentes. Pide al proveedor que marque los puntos de referencia en la ficha del eje.

La ficha que puedes preparar antes de comprar

Modelo y referencia de tractor, apero, enganche rápido y transmisión.
Conexión y velocidad de TDF prescritas por ambos equipos.
Definición de longitud usada por el proveedor del eje.
Longitud comprimida, extensión permitida y solape mínimo documentados.
Posiciones de trabajo y transporte autorizadas para el apero.
Comprobación de ángulos, protecciones e interferencias, con resultado del instalador.

Una casilla sin información queda pendiente. “Se conecta” solo confirma una condición puntual, no todas las anteriores. Añadir un enganche rápido después de la comprobación puede cambiar las distancias y exige revisar el conjunto.

Ejemplo geométrico: por qué una sola medida engaña

Supuesto exclusivamente didáctico con puntos de referencia equivalentes: el instalador documenta distancias entre conexiones de 540 mm y 720 mm en las posiciones requeridas. El proveedor declara 560 mm como longitud mínima del eje comprimido. En la primera posición faltaría espacio incluso antes de considerar la holgura exigida; el montaje no queda aprobado.

No se deduce de ahí que baste con cortar 20 mm. Faltan las condiciones de holgura, solape, protecciones y procedimiento del fabricante. Tampoco sabemos si el eje conserva el solape necesario a 720 mm. La ficha permite detectar incompatibilidad, pero no calcular una modificación segura con esos tres números.

Qué debe hacer la comprobación de montaje

Encarga la medición y revisión a alguien que conozca las instrucciones de ambos equipos. El procedimiento debe controlar la posición del enganche y detener la máquina antes de cualquier acceso al eje. Nunca permitas que alguien permanezca entre tractor y apero mientras se mueve el enganche, ni compruebes distancias con la transmisión girando.

El resultado debe identificar las posiciones revisadas, las referencias de medida y los límites documentados. Si se requiere un eje diferente o una modificación autorizada, pide su referencia y la comprobación posterior. No uses la primera prueba de trabajo para descubrir que el eje llega al tope.

Conserva la aprobación de esa configuración

Guarda la ficha junto al manual y anota qué tractor, apero y enganche se verificaron. Revisa otra vez si cambia cualquiera de ellos o si se sustituye la transmisión. Esta trazabilidad evita que una aprobación válida para una combinación termine aplicándose a otra por parecido visual.
