Cuchilla trasera: distinguir ángulo, inclinación y desplazamiento
Alcance: Planificación de ajustes y dimensiones. La proyección ideal y sus valores son un ejercicio, no ángulos recomendados ni ancho real garantizado de una cuchilla.
Decir que una cuchilla «gira» puede referirse a cambios diferentes. El ángulo horizontal, la inclinación y el desplazamiento no producen la misma geometría ni garantizan el mismo efecto sobre el material. Antes de escoger ancho o pedir un ajuste, conviene identificar qué movimiento ofrece la unidad y qué posición permite su manual. Esta guía relaciona esos movimientos con un esquema y una cuenta de proyección que sirve para plantear preguntas, no para recomendar una técnica de nivelación.
Base documental: Land Pride: RB16, manual 301-375M · Land Pride: RB16, características. Los ejemplos y el esquema de esta guía son análisis editoriales propios.
Nombra el movimiento y su referencia
El ángulo horizontal cambia la orientación de la hoja vista desde arriba; la inclinación altera su posición respecto al terreno y el desplazamiento cambia la posición lateral del conjunto. Comprueba qué funciones tiene el modelo y qué accesorios utiliza. No deduzcas que una unidad permite todos los movimientos porque otra cuchilla de la misma marca los ofrece.
El manual RB16 se usa como documento de una familia específica. Conserva edición, referencia de piezas y configuración que corresponden a la unidad ofertada. Si una opción está anunciada, confirma que se entrega instalada y completa. El precio de un accesorio aparte no describe lo que lleva una cuchilla usada.
Anchura nominal y proyección son magnitudes distintas
En una idealización plana, una hoja de longitud W que forma un ángulo α con la transversal del avance proyecta W × cos(α) sobre esa transversal. La cuenta describe geometría: no considera inclinación, contacto real, terreno, solapes ni cómo se mueve el material. Es una deducción del dibujo, no una especificación de capacidad del fabricante.
Por eso el ancho nominal no debe utilizarse sin más como franja efectiva de una configuración angulada. Conserva qué magnitud se mide y respecto a qué eje. Si el proveedor aporta un ancho de trabajo para una posición, solicita las condiciones que acompañan esa cifra antes de compararla con otro modelo.
En el manual RB16/RB26, edición 16/01/2024, página impresa 25 (PDF 29), se distinguen posiciones de ángulo hacia delante y hacia atrás, además de inclinación y desplazamiento. No son nombres intercambiables del mismo ajuste. Para comparar una oferta, confirma cuál de esas funciones y accesorios corresponde a la unidad que realmente se entrega.
Ficha para esta comprobación
| Movimiento o dato | Qué representa | Qué falta confirmar |
|---|---|---|
| Ángulo horizontal | Orientación en vista superior | Posiciones y bloqueo disponibles |
| Inclinación | Relación con plano de trabajo | Ajuste autorizado de la unidad |
| Desplazamiento | Posición lateral | Envolvente y holguras |
| Longitud de hoja | Dimensión física | Franja real según condición |
| Proyección ideal | W × cos(α) | Contacto, terreno y solape |
| Traslado | Configuración de circulación | Bloqueo y recorrido prescritos |
Descargar ficha en blanco (CSV) para registrar tus datos. El archivo no contiene valores recomendados ni certifica el equipo.
Ajustes y recorrido se comprueban con el conjunto
Localiza posiciones, bloqueos y condiciones de ajuste en el manual. No proponemos cambiar pasadores con el conjunto en una condición de carga no autorizada ni permanecer donde pueda moverse la hoja. Un mando hidráulico añade su propio circuito y procedimiento; el dibujo de esta guía no lo identifica.
Comprueba recorrido, salientes y holguras del conjunto para labor y traslado. El desplazamiento puede modificar la envolvente exterior aunque la hoja conserve su longitud. Si cambia enganche o tractor, las comprobaciones de geometría y capacidad deben revisarse; una medida de la cuchilla aislada no resuelve todo el montaje.

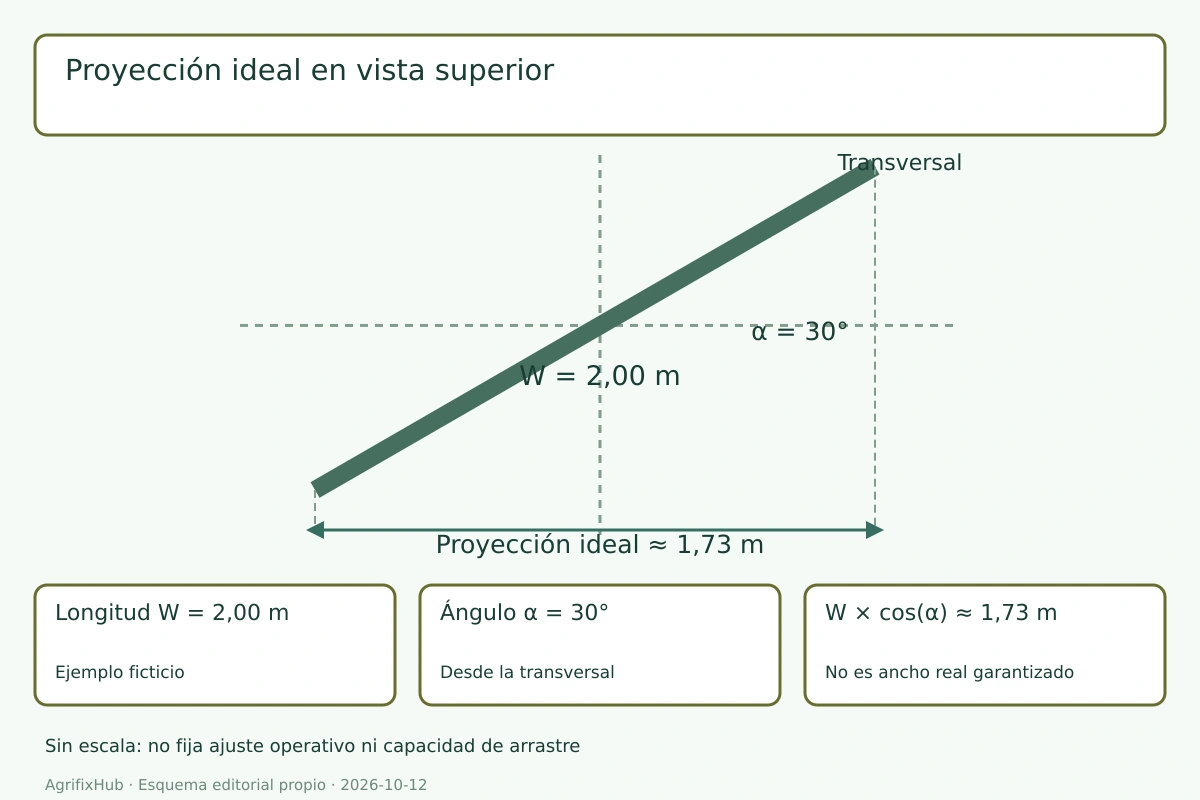

Una hoja hipotética de dos metros a treinta grados
En el ejercicio, W = 2,00 m y α = 30° respecto a la transversal. La proyección ideal es 2,00 × cos(30°), aproximadamente 1,73 m. No significa que la cuchilla vaya a trabajar exactamente 1,73 m ni que 30° sea una posición recomendada. Solo muestra por qué girar una longitud fija puede cambiar su proyección.
Si la tarea exige cubrir una franja determinada, falta consultar trabajo admisible, montaje, terreno y configuración. Tampoco se deduce capacidad de arrastre por esta cuenta. Se puede guardar el cálculo como pregunta de dimensionamiento, manteniendo separado el resultado geométrico de la selección del apero.
Una ficha que evita comparar cifras distintas
Pide al proveedor longitud, ancho exterior y funciones disponibles con la configuración incluida. Adjunta las condiciones de trabajo y recorrido del tractor. La respuesta debe distinguir lo que viene de serie de lo que requiere piezas o una opción adicional.
Archiva el esquema con sus ejes y anota qué ajustes se han confirmado en el manual. Para operación, utiliza ese documento y la evaluación del terreno, no la fórmula sola. La guía permite hablar de movimientos con precisión y evita presentar una proyección ideal como una capacidad ensayada.
Para continuar
Referencias y comprobaciones
- Land Pride: RB16, manual 301-375M
Manual 301-375M, edición 16/01/2024; ajustes en sección 3 y tabla de página impresa 25 / PDF 29. RB16 y RB26 requieren su modelo y configuración.
- Land Pride: RB16, características
Referencia para identificar configuración y opciones. No asignar su ajuste hidráulico a otro modelo.
Para especificaciones de tu unidad, contrasta modelo, transmisión, mercado y número de serie. Las bibliotecas enlazadas sirven para localizar documentos; no acreditan un ensayo de AgrifixHub.
