Horquillas: centro de carga, placa y conjunto autorizado
Alcance: Preparación documental de elevación, no tabla de cargas ni autorización. El cálculo de momento es ilustrativo y no determina una capacidad segura.
Que una horquilla se anuncie para cierta masa no demuestra que el tractor y el cargador puedan elevar esa carga en cualquier posición. La placa y la ficha utilizan condiciones, y el centro de carga puede cambiar con la profundidad, contenido o posición del palé. La selección útil reúne capacidad de cada componente, referencias de medida y estabilidad del conjunto. No se resuelve escogiendo el mayor número que aparece en dos anuncios.
Base documental: Land Pride: PFL20/PFL30/PFLE45, manual 319-038M · Land Pride: PFL20, PFL30 y PFLE45. Los ejemplos y el esquema de esta guía son análisis editoriales propios.
Empieza por la carga, no por el ancho del palé
Obtén masa y distribución del contenido con evidencia. Un palé de dimensiones conocidas puede llevar una carga uniforme o concentrada hacia un extremo. El centro de gravedad no se identifica automáticamente con el centro geométrico de la caja. Conserva también cómo está asegurada y qué partes sobresalen.
No recomendamos ensayar levantamientos para descubrir por tanteo una capacidad. Si la masa o el centro no se conocen, quedan pendientes hasta una comprobación adecuada. La ficha debe permitir al proveedor evaluar una carga concreta, en lugar de completar valores supuestos para que coincidan con la placa.
Tres componentes y varias condiciones de medida
Reúne identificación de horquillas, bastidor, cargador, montaje y tractor. El manual PFL define capacidades y condiciones para sus modelos; la cifra debe conservar su referencia de carga. El cargador puede utilizar otra distancia o altura de medición, y el tractor añade requisitos propios. No se comparan datos sin igualar sus condiciones.
El límite de una horquilla no elimina el del cargador ni acredita estabilidad del tractor. Confirma accesorios, bloqueos y montaje autorizados y la evaluación del conjunto. No calculamos una nueva capacidad admisible simplemente multiplicando o dividiendo la cifra de una placa por una distancia.
Ejemplo de referencia real: la tabla del manual 319-038M, edición 19/12/2025, página impresa 18 (PDF 22), vincula sus capacidades a carga a 24 pulgadas (61 cm) de la cara de la horquilla, paletizada y apoyada por dos horquillas. Esa condición pertenece a los modelos listados; no se transforma en capacidad del cargador ni se sustituye por la distancia que resulte más cómoda.
Ficha para esta comprobación
| Dato | Evidencia necesaria | No sustituye |
|---|---|---|
| Carga | Masa y distribución | Identificación por tamaño de caja |
| Centro | Punto y distancia reales | Supuesto de carga uniforme |
| Horquillas | Modelo, capacidad y condición | Límite del cargador |
| Cargador | Montaje, altura y referencia | Estabilidad del tractor |
| Conjunto | Lastre y configuración autorizados | Una cuenta de momento sola |
| Lugar | Terreno y personas separados | Capacidad nominal de una placa |
Descargar ficha en blanco (CSV) para registrar tus datos. El archivo no contiene valores recomendados ni certifica el equipo.
Por qué alejar la misma masa cambia la pregunta
En una idealización estática, el momento debido al peso respecto a un punto es m × g × d. Para la misma masa y el mismo punto, aumentarlo de 0,40 a 0,60 m multiplica ese momento por 1,5. Es una relación geométrica y física del ejercicio; no evalúa cilindros, estructura, dinámica, terreno ni tabla del fabricante.
La referencia d debe coincidir con el punto que define el cálculo. No se toma una distancia desde el extremo de la horquilla y se compara con otra desde el bastidor. Si la documentación no define el punto o la carga real no puede describirse, la compatibilidad sigue sin confirmar.

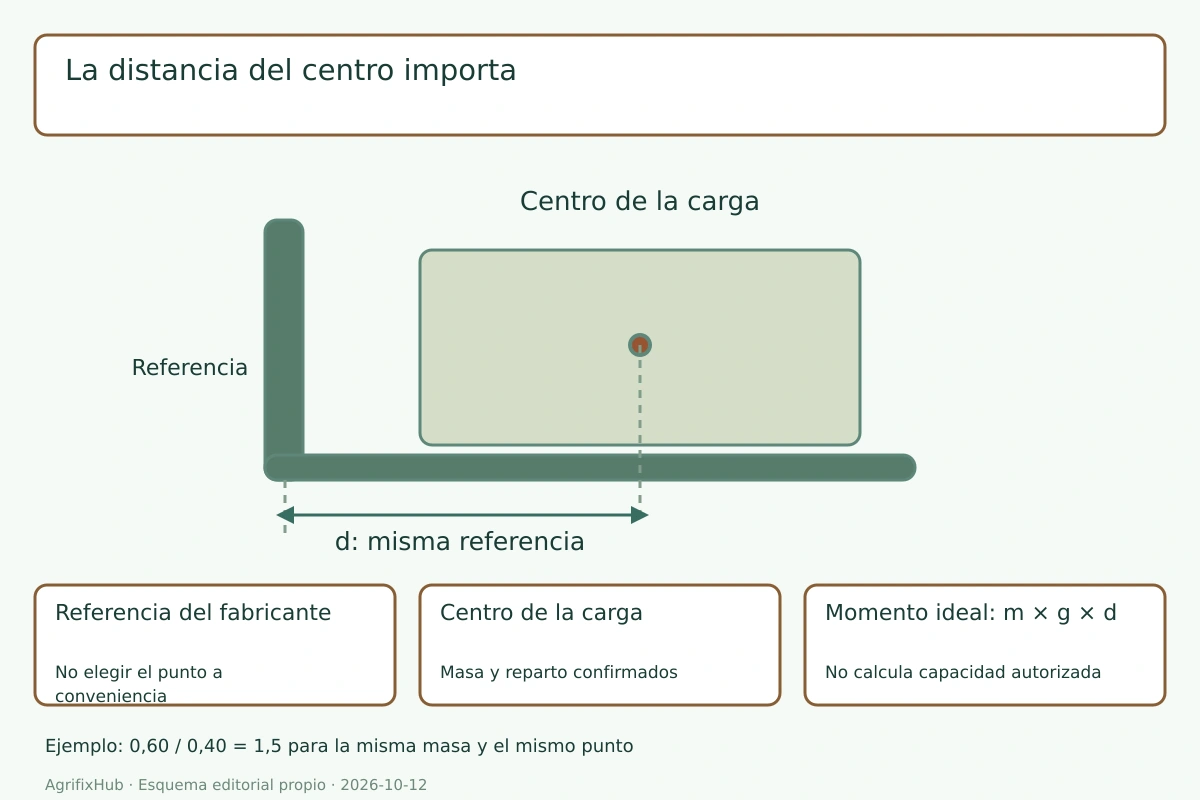

La misma caja más lejos del punto de referencia
Caso hipotético: una carga conserva su masa, pero su centro se desplaza de 0,40 a 0,60 m respecto al mismo punto. La relación 0,60 / 0,40 = 1,5 muestra el cambio del momento estático ideal. No permite afirmar que la carga deba reducirse a cierta cifra ni que exista margen suficiente en el cargador.
La respuesta es volver a comprobar las condiciones de la tabla y la evaluación del conjunto. Si el manual solo cubre otra referencia, se solicita al proveedor un dato aplicable. Este cálculo se ofrece para entender la pregunta, no como permiso de elevación o ensayo de AgrifixHub.
Qué debe quedar confirmado antes de una operación
La ficha final debe identificar carga, punto de medida, componentes y límites documentados, además de las condiciones de operación del lugar. Si falta un apartado, no se marca el conjunto como autorizado. La forma de traslado y maniobra pertenece al manual y a la formación del operador.
No se eleva a personas ni se trabaja bajo una carga sostenida por el sistema. Tras cambiar apero, bastidor o configuración de lastre, revisa las comprobaciones afectadas. Un equipo que funcionó con un palé no queda aprobado para otro más profundo con una distribución distinta.
Para continuar
Referencias y comprobaciones
- Land Pride: PFL20/PFL30/PFLE45, manual 319-038M
Manual 319-038M, edición 19/12/2025; tabla de página impresa 18 / PDF 22, con referencia de carga a 24 pulgadas (61 cm) desde la cara y apoyo en dos horquillas.
- Land Pride: PFL20, PFL30 y PFLE45
Identificación de modelos, resguardo y bloqueos; no usar una cifra de capacidad sin sus condiciones.
Para especificaciones de tu unidad, contrasta modelo, transmisión, mercado y número de serie. Las bibliotecas enlazadas sirven para localizar documentos; no acreditan un ensayo de AgrifixHub.
