Mapa de engrase: punto, producto y cantidad documentada

Un engrasador visible no cuenta toda la historia: falta saber qué componente alimenta, qué producto necesita y en qué posición se atiende. Tampoco una pistola llena demuestra que contiene la grasa correcta. Un mapa de lubricación vincula cada punto con su documento y permite distinguir los puntos del tractor de los del cargador o apero. Su utilidad es reducir omisiones y mezclas sin convertir el aspecto de un cartucho en una especificación.

Base documental: SKF: lubricantes adecuados para sistemas, 16964 EN · SKF: instrucciones, 951-171-026 EN V04. Los ejemplos y el esquema de esta guía son análisis editoriales propios.

Divide el conjunto antes de contar puntos

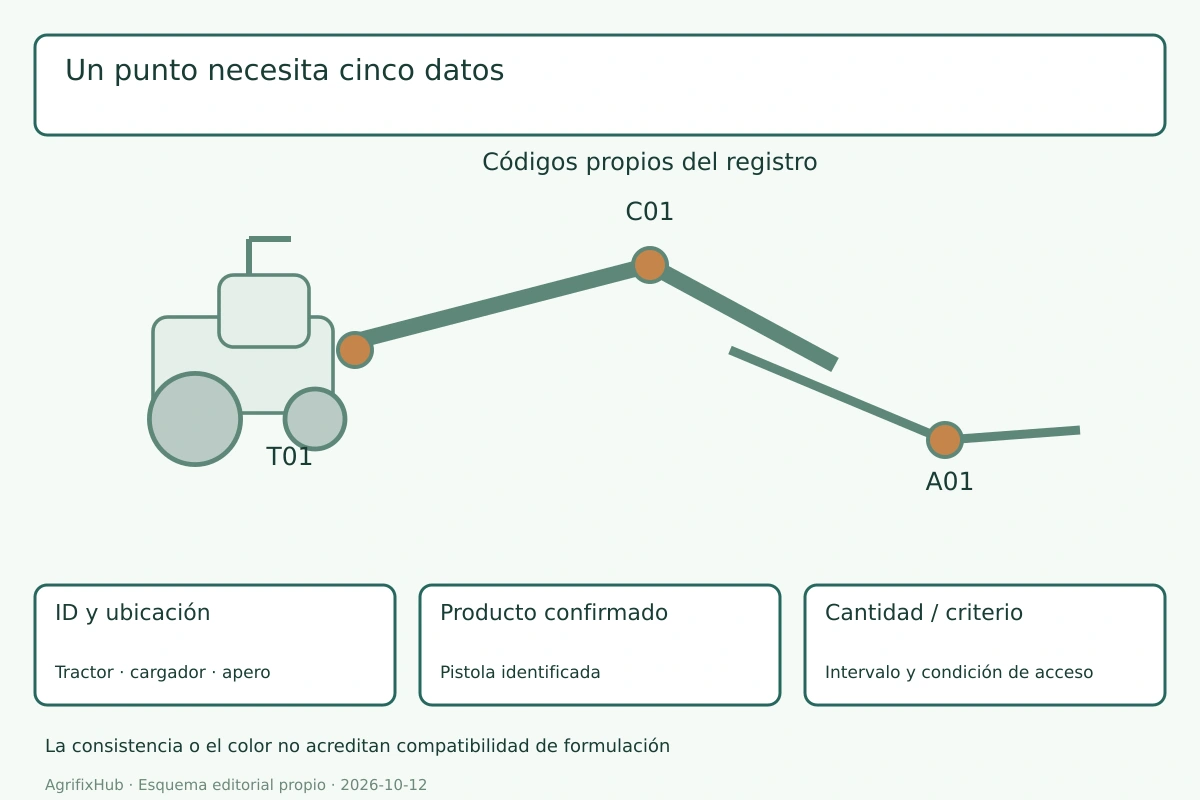

Prepara planos o fotografías propias del tractor y de los accesorios con el equipo asegurado. Asigna un identificador sencillo a cada punto documentado: T01 para tractor, C01 para cargador y A01 para apero, por ejemplo. Son códigos de tu registro, no referencias del fabricante. Conserva qué documento define cada punto y si cambia según la configuración.

No añadas al programa un supuesto punto porque se parece al de otra máquina. Un componente sellado o con otro método de lubricación no se convierte en engrasador por analogía. Marca los puntos que no has podido localizar como pendientes, y consulta por ellos antes de intervenir sobre tapones o conexiones desconocidas.

Producto identificado, herramienta identificada

SKF distingue clases de viscosidad del aceite y consistencia de la grasa, y pide verificar su adecuación y compatibilidad con el sistema. La consistencia no describe por sí sola todos los componentes de la formulación. En tu mapa escribe la especificación del manual y el producto confirmado, no solamente «grasa roja» o «NLGI 2».

Identifica cartucho y pistola para evitar que una herramienta cambie de producto sin dejar registro. Si se desconoce la grasa anterior, no se declara compatibilidad porque dos productos tengan el mismo color. Solicita la actuación prevista por el fabricante y proveedor; no proponemos aquí purgar o mezclar formulaciones para todos los equipos.

Ficha para esta comprobación

Descargar ficha en blanco (CSV) para registrar tus datos. El archivo no contiene valores recomendados ni certifica el equipo.

Cantidad, condición e intervalo son tres campos

Copia cantidad o criterio de terminación, posición del componente e intervalo de la fuente exacta. Algunos programas utilizan horas, otros añaden condiciones de uso. No damos un número universal de accionamientos de pistola: el volumen por accionamiento cambia con la herramienta y el componente puede tener otro criterio.

El acceso también es parte de la tarea. Si el manual exige determinada posición o apoyo, no la reemplaces por permanecer bajo un accesorio sostenido hidráulicamente. Un punto inaccesible se registra y se deriva; no se fuerza una manguera ni se improvisa una prolongación sin verificar que sea adecuada para el producto y presión del sistema.

Dos pistolas iguales con contenidos diferentes

Supuesto: una pistola se usó en un apero que exige un producto confirmado y vuelve al banco sin etiqueta. Al día siguiente se pretende usar en el cargador porque su cartucho parece del mismo color. El mapa identifica el riesgo como «producto de la herramienta sin confirmar»; no como un punto que ya puede marcarse atendido. El control evita introducir una mezcla cuya compatibilidad nadie ha comprobado.

Cuando se confirma herramienta y producto, anota la tarea efectivamente realizada y cualquier resistencia o fuga observada. Si un punto no admite el procedimiento prescrito, no se resuelve aumentando la fuerza indefinidamente. El registro debe conservar la incidencia para una revisión del componente.

Un mapa que el siguiente operador pueda entender

Guarda imágenes con los mismos identificadores de la tabla y fecha la revisión del mapa. Si se cambia cargador, apero o un conjunto de piezas, revisa sus filas. Una lista heredada puede conservar un punto que ya no existe o dejar fuera uno que llegó con el accesorio nuevo.

El cierre del trabajo distingue realizados, pendientes y no aplicables con una razón. Las filas pendientes no se rellenan con la fecha del resto para presentar un registro completo. Un mapa útil permite explicar qué se lubricó, con qué y bajo qué instrucción, sin atribuir a la operación una garantía de ausencia de desgaste.
